電磁脈沖焊接系統
1.型號
PLS-MPW-70/25
2.技術參數
序號 | 名 稱 | 參 數 | 序號 | 名 稱 | 參 數 |
1 | 交流電源 | 380V/3相/50Hz | 9 | 最高充電電壓 | 25 KV(@75 KJ) |
2 | 最大電流 | 100A | 10 | 額定工作電壓 | 24.2 KV(@70 KJ) |
3 | 電源變壓器 | 380V/14.5KV/45KVA | 11 | 線圈更換 | 每30000脈沖 |
4 | 最大功耗 | 50KW | 12 | 控制柜尺寸(L×W×H) | 0.87×1.73×1.94(m3) |
5 | 最大儲存能量 | 75 KJ | 13 | 高壓柜尺寸(L×W×H) | 0.87×1.73×1.94(m3) |
6 | 最大脈沖能量 | 70 KJ | 14 | 工作站尺寸(L×W×H) | 1.37×0.75×1.75(m3) |
7 | 儲能模塊數 | 4 | 15 | 操控臺尺寸(L×W×H) | 0.43×0.45×1.35(m3) |
8 | 最大脈沖電流 | 1200 KA(@30 KHz) | 16 | 總重量 | 1500(kg) |
1.基本組成
● 脈沖發生器(高壓儲能柜)
● 控制柜
● 工作站(包括焊接夾具)
2.主要結構
1)儲能柜:由儲能模塊(高壓脈沖電容、大電流真空觸發開
關)、高能脈沖(輸出)電纜、泄放系統等部件組成。
2)控制柜:由電源部件(濾波裝置、電源變壓器、整流裝置)和控制部件(充電控制、脈沖觸發、瀉放保護、電流監測、電壓控制、安全報警、連鎖保護、操作顯示)等組成。
3)工作站:由電磁脈沖工作線圈、集磁器、定位夾緊裝置、工作母線、變流線圈、風冷裝置、隔音降噪系統、操作平臺、操控按鈕等組成。
3.系統簡介

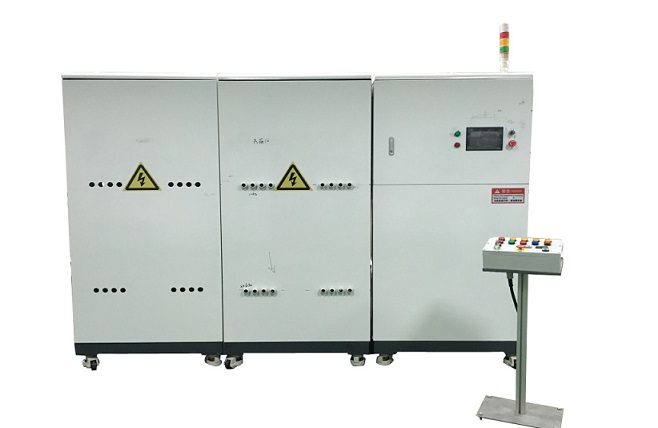

圖1 系統組成
本系統主要由儲能柜(脈沖發生器)、控制系統和工作站三大部分組成。主要功能是:在高壓電容器組完成充電儲能后,大電流真空開關在觸發裝置給出脈沖觸發信號的作用下被導通,儲能模塊向工作線圈快速放電,使幾百乃至上千“千安”的脈沖電流流向工作線圈,轉換成強大的電磁能。
托盤時,立即取出運輸托盤,然后再放下機器,使其平穩落地,并確保所有支撐腳輪都能接觸到地面;
● 緩慢地移動機器至最終安放位置和方位,然后收起輥輪,放下腳輪支撐腳墊直到全都接觸地面(可用扳手?jǐn)Q動),并使每個支撐腳墊都處于受力均等狀態,整個機器應著地平穩,無簸動。
3)配電接線
● 揭開罩住機器外殼的塑料薄膜;
● 認真閱讀安裝說明書,仔細辨認機器的操作提示和安全標識;
● 安裝人員按技術要求正確連接機器地線和電源線,接好出水管;
● 安裝人員按技術要求正確安放和連接工作站、操控臺。
4.存放
需要臨時或長期存放設備時,都應套上防塵罩,將設備放置于密閉干燥的集裝箱或房間內。否則,可能降低設備的使用壽命。
